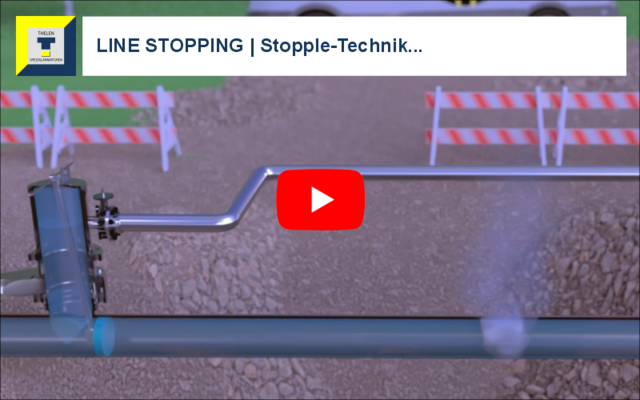

LINE STOPPING | "Stopple-Technik"
Stopple-Verfahren
Die Line-Stopping-Technik ist eine Methode, um einen Abschnitt einer Rohrleitung gezielt vom restlichen Netz zu isolieren. Dadurch können Wartungen, Reparaturen oder Modifikationen durchgeführt werden, ohne den Betrieb des übrigen Systems zu unterbrechen. Das Verfahren dient als temporäre Absperrvorrichtung, insbesondere wenn in der Nähe kein Absperrventil vorhanden ist oder bestehende Ventile nicht funktionsfähig sind.
Der Line-Stopping-Prozess beginnt mit der Installation der entsprechenden Armaturen. Falls das Rohrmaterial nicht geschweißt werden kann oder Schweißarbeiten nicht zulässig sind, wird stattdessen eine mechanische Klemmvorrichtung eingesetzt.
Nach der Montage der Armatur wird das temporäre Line-Stop-Ventil installiert. Anschließend erfolgt die Anbohrung der Rohrleitung an der vorgesehenen Stelle. Nach dem Anbohren wird ein mechanischer Stopper in das Rohr eingeführt und festgezogen, um den Durchfluss gezielt zu unterbrechen.
Stopple-Technik Prozess

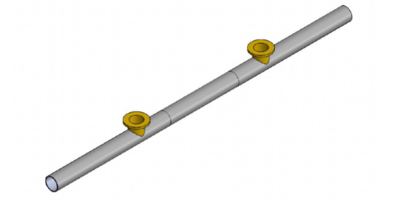

1. Schweißen / Montage von Stopple-Gerät Stutzen

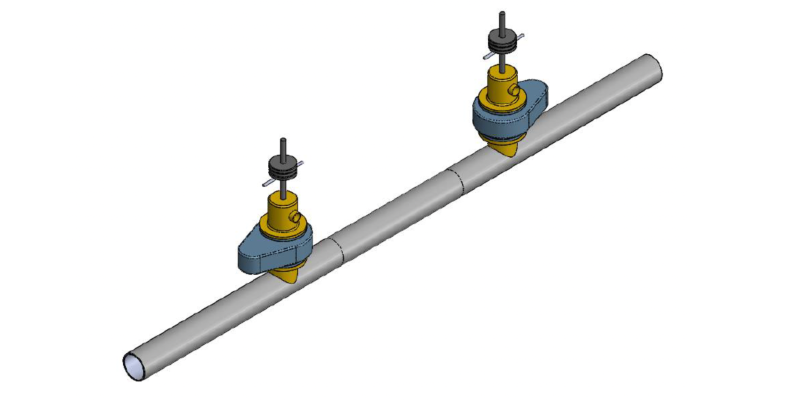

2. Anbohren unter Druck
3. Säuberung

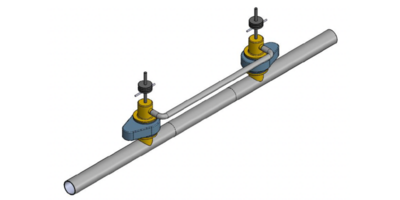

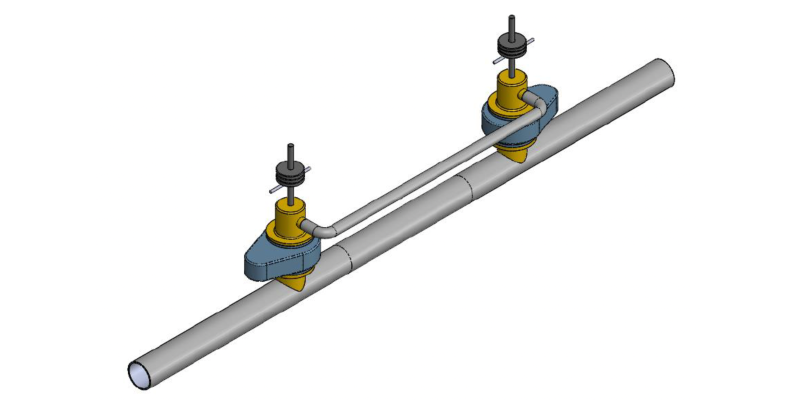

4. Der Stopple-Technik Prozess unter Druck

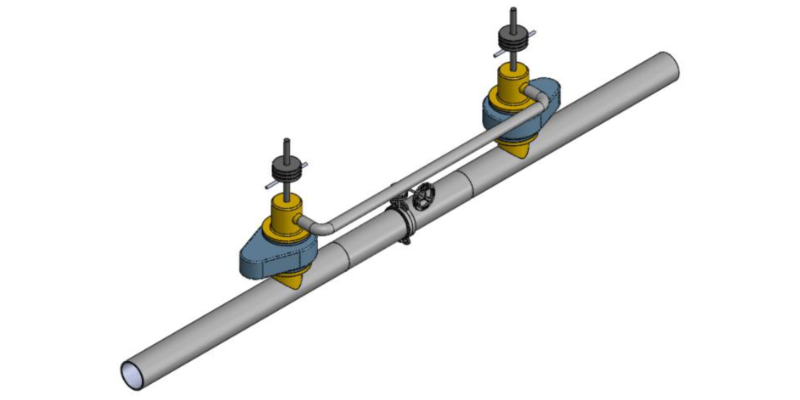

Der integrierte Bypass ermöglicht es dem Netzwerk, während des Stopple-Technik-Prozess in Betrieb zu bleiben

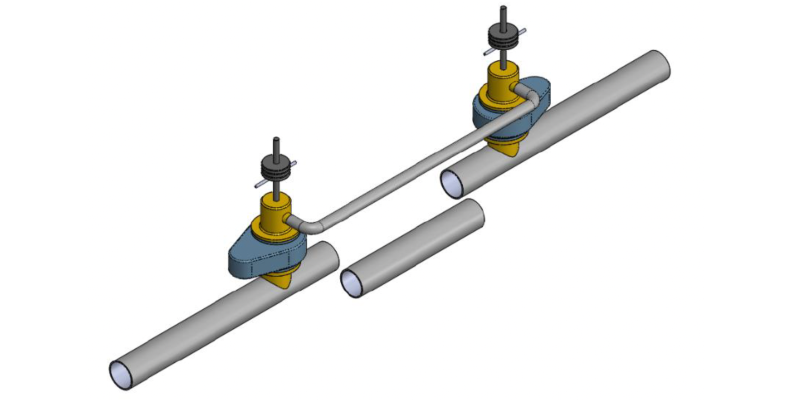

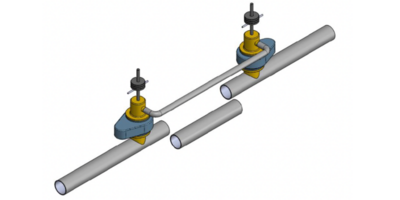

5. Alte Leitungen demontieren

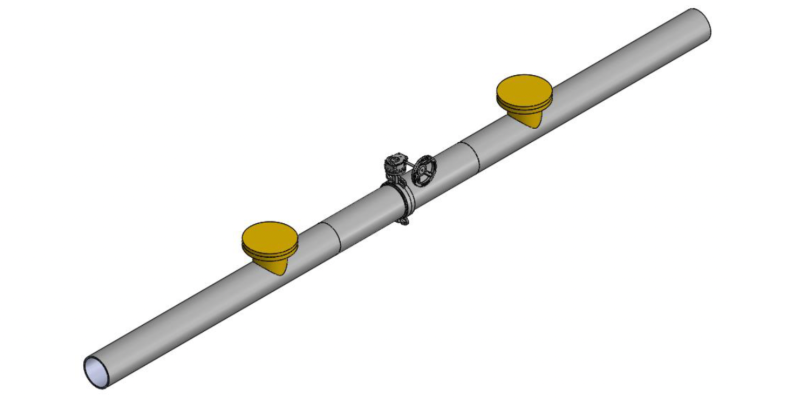

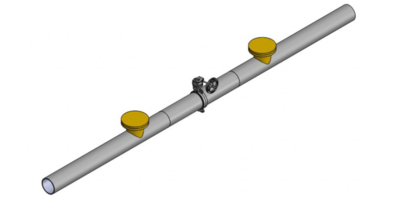

6. Neue Leitung befüllen und das Stopple-Gerät demontieren
Reparatur von beschädigten Leitungen und Ventilwechsel – ohne Betriebsunterbrechung
Line Stopping Methoden
Beim Line Stopping für Wasserverteilungsleitungen gibt es zwei grundlegende Verfahren: das Einfachstopp- und das Doppelstopp-Verfahren.
Einfachstopp-Verfahren
Beim Einfachstopp-Verfahren wird die Leitung an einem Punkt blockiert. Nach dem Setzen der Absperrung wird der betroffene Abschnitt entleert, sodass Änderungen oder Reparaturen sicher durchgeführt werden können. Die Line-Stopping-Technik fungiert dabei als temporäres Absperrventil.
Doppelstopp-Verfahren

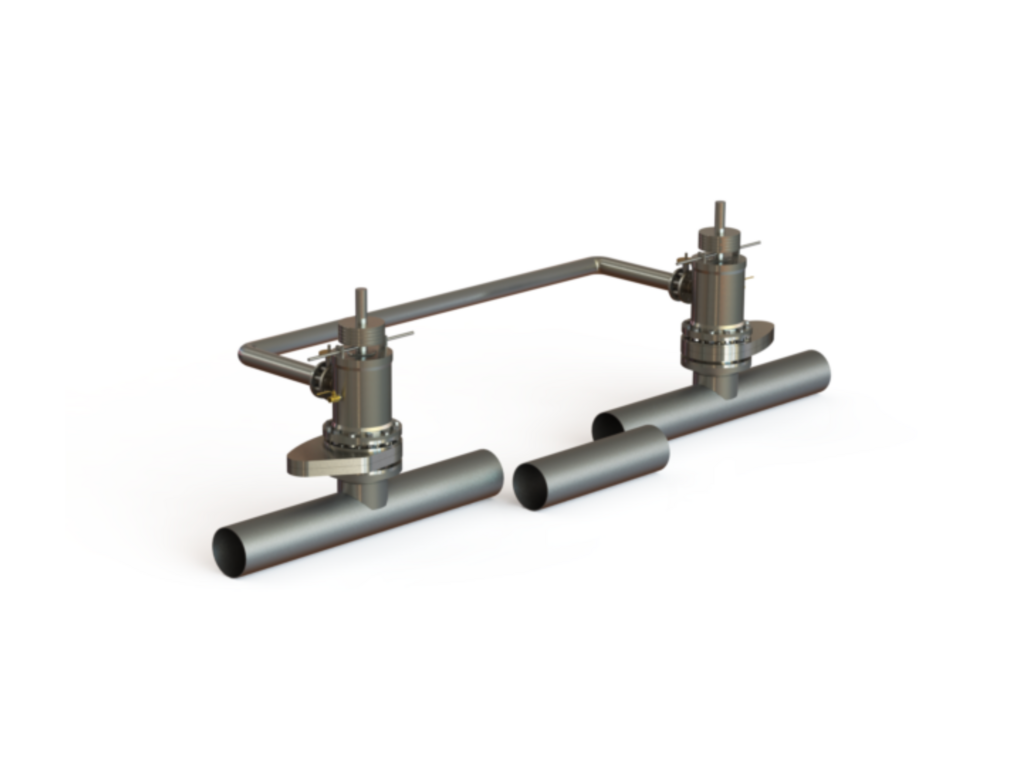

Beim Doppelstopp-Verfahren erfolgt die Absperrung an zwei Punkten der Leitung. Der dazwischenliegende Abschnitt wird entleert, während der Betrieb des restlichen Netzes über einen temporären Bypass zwischen den Line-Stopping-Maschinen aufrechterhalten wird.
Anwendungen der Stopple Technik
- Durchführung von Leckreparaturen mit keiner oder minimaler Betriebsunterbrechung
- Austausch und Einbau von Ventilen unter Betriebsdruck
- Umverlegung von Rohrleitungen ohne Abschaltung oder Unterbrechung des Betriebs
- Integration neuer Rohrleitungsstrukturen oder -komponenten in bestehende Systeme
- Reparatur undichter Netzwerkkomponenten
- Austausch defekter Netzwerkkomponenten
- Erneuerung alter Leitungen
Effizienz ohne Betriebsunterbrechung – Absperrtechnik mit Arbeitsgarantie
Line Stopping ermöglicht eine gezielte, temporäre Unterbrechung des Medienflusses in Rohrleitungen, ohne dass die gesamte Anlage entleert oder stillgelegt werden muss. Dadurch kann ein bestimmter Abschnitt des Rohrleitungssystems isoliert und notwendige Arbeiten innerhalb dieses Bereichs durchgeführt werden.
Das Stopple-Verfahren funktioniert wie ein temporäres Absperrventil und ist ideal, wenn sich in der Nähe kein funktionsfähiges Ventil befindet oder vorhandene Ventile nicht genutzt werden können.

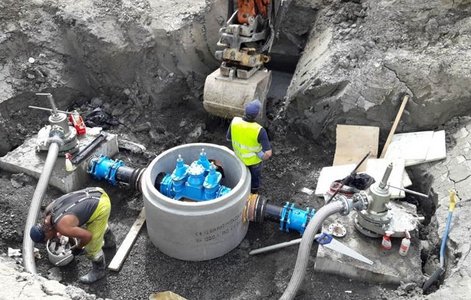

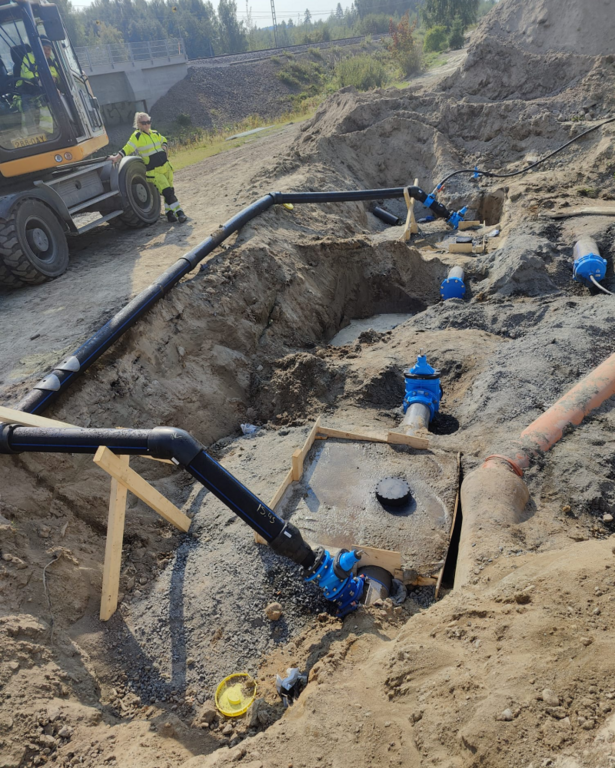

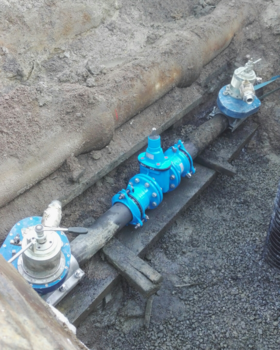

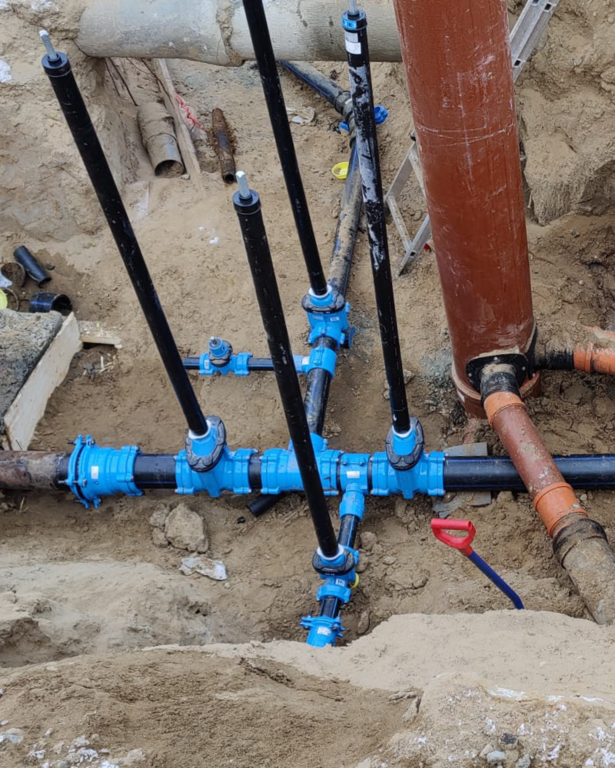

Line Stopping Verfahren: Impressionen
