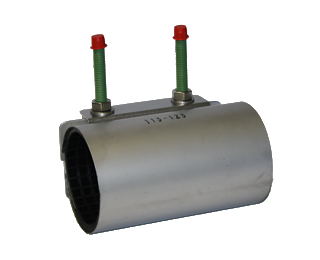

Rohrbruchdichtschelle aus Edelstahl 1-teilig Typ RDS 41
Unsere bewährten Rohrbruchdichtschellen aus Edelstahl bieten wir in vielen verschiedenen Varianten an. Zudem sind Sonderkonstruktionen jederzeit auf Anfrage möglich.
Die Spannbereiche, Baulängen und Druckbelastungen werden dabei individuell nach Ihren Wünschen gefertigt. Außerdem sind Dichtungen für Temperaturen bis 230°C verfügbar. Alle Dichtschellen und Anbohrarmaturen können für Wasser, Gas und im Fernwärmebereich eingesetzt werden.
Wir bieten zudem unsere Dichtschellen wahlweise mit EPDM oder NBR Dichtung nach DVGW / KTW Richtlinien an.
Band, Klemme und Schrauben:
Rostfreier Stahl, Werkstoff 1.4301
Ausführung:
Vollauskleidung,
Mantel und Stege geschweißt,
Schweißnähte passiviert.
Dichtung:
DVGW- geprüft nach DIN EN 682
KTW- geprüft für Trinkwasser
FPM für Fernwärme gegen Aufpreis
Liste der gängigen Maße, alle anderen Maße sind auf Anfrage möglich!
| Bereich AD mm | Baulänge 100 mm | Baulänge 150 mm | Baulänge 200 mm | Baulänge 250 mm | Baulänge 300 mm | Baulänge 400 mm |
|---|---|---|---|---|---|---|
| 20 - 23 | 301000 | |||||
| 25 - 28 | 301001 | |||||
| 32 - 35 | 301007 | |||||
|
40 - 44 |
301002 | 301502 | ||||
| 48 - 52 | 111504 | 112004 | 112504 | |||
| 54 - 58 | 111505 | 112005 | 112505 | 113005 | ||
| 60 - 67 | 111506 | 112006 | 112506 | 113006 | ||
| 67 - 74 | 111507 | 112007 | 112507 | 113007 | ||
| 70 - 77 | 111508 | 112008 | 112508 | 113008 | ||
| 73 - 80 | 111509 | 112009 | 112509 | 113009 | ||
| 76 - 83 | 111510 | 112010 | 112510 | 113010 | ||
| 82 - 89 | 111511 | 112011 | 112511 | 113011 | ||
| 87 - 94 | 111512 | 112012 | 112512 | 113012 | 114012 | |
| 89 - 98 | 111513 | 112013 | 112513 | 113013 | 114013 | |
| 95 - 105 | 111514 | 112014 | 112514 | 113014 | 114014 | |
| 102 - 112 | 111515 | 112015 | 112515 | 113015 | 114015 | |
| 106 - 116 | 111516 | 112016 | 112516 | 113016 | 114016 | |
| 108 - 118 | 111517 | 112017 | 112517 | 113017 | 114017 | |
| 113 - 123 | 111518 | 112018 | 112518 | 113018 | 114018 | |
| 118 - 128 | 111519 | 112019 | 112519 | 113019 | 114019 | |
| 120 - 131 | 111520 | 112020 | 112520 | 113020 | 114020 | |
| 125 - 135 | 111521 | 112021 | 112521 | 113021 | 114021 | |
| 132 - 142 | 111522 | 112022 | 112522 | 113022 | 114022 | |
| 135 - 145 | 111523 | 112023 | 112523 | 113023 | 114023 | |
| 145 - 155 | 111524 | 112024 | 112524 | 113024 | 114024 | |
| 159 - 170 | 112025 | 112525 | 113025 | 114025 | ||
| 165 - 175 | 112026 | 112526 | 113026 | 114026 | ||
| 170 - 180 | 112027 | 112527 | 113027 | 114027 | ||
| 176 - 186 | 112028 | 112528 | 113028 | 114028 | ||
| 181 - 191 | 112029 | 112529 | 113029 | 114029 | ||
| 186 - 196 | 112030 | 112530 | 113030 | 114030 | ||
| 193 - 203 | 112031 | 112531 | 113031 | 114031 | ||
| 200 - 210 | 112032 | 112532 | 113032 | 114032 | ||
| 209 - 219 | 112033 | 112533 | 113033 | 114033 | ||
| 215 - 225 | 112034 | 112534 | 113034 | 114034 | ||
| 219 - 229 | 112035 | 112535 | 113035 | 114035 | ||
| 222 - 233 | 112036 | 112536 | 113036 | 114036 | ||
| 230 - 240 | 112037 | 112537 | 113037 | 114037 | ||
| 237 - 247 | 112038 | 112538 | 113038 | 114038 | ||
| 239 - 249 | 112539 | 113039 | 114039 | |||
| 243 - 254 | 112540 | 113040 | 114040 | |||
| 250 - 260 | 112541 | 113041 | 114041 | |||
| 252 - 263 | 112542 | 113042 | 114042 | |||
| 261 - 271 | 113043 | 114043 |
